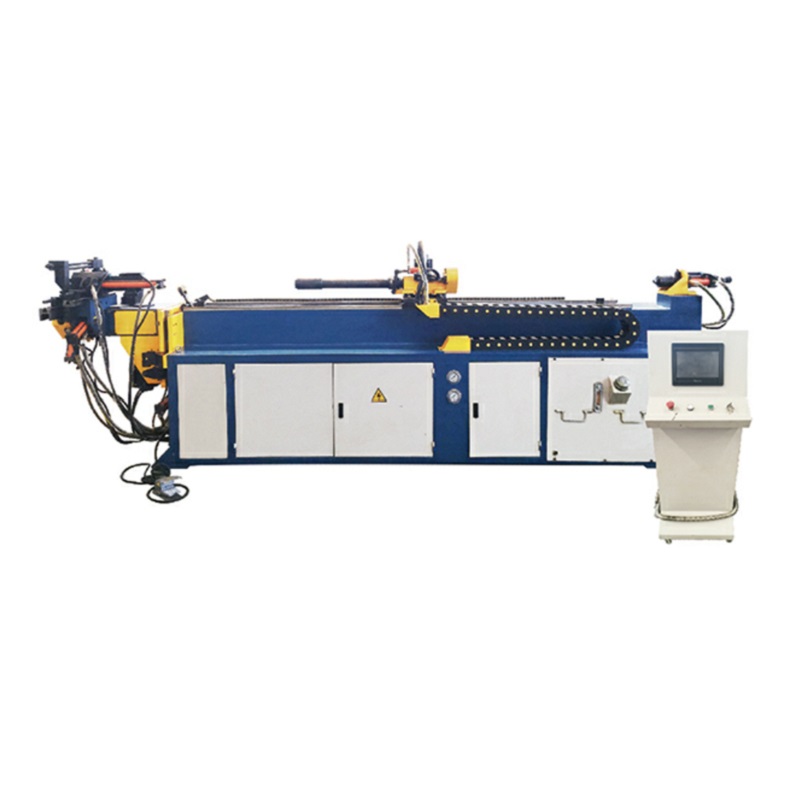

UE-DW50CNC-5A-3S 全自动弯管机

点击量:
主要特点:※该定制设备可安装双层弯管模具(两个弯曲半径),适用于弯曲各种圆管、方管、型材的不同半径尺寸且不同空间角度的一次成型。并
订购热线:0512-58616755
立即咨询

产品主要特点:

※该定制设备可安装双层弯管模具(两个弯曲半径),适用于弯曲各种圆管、方管、型材的不同半径尺寸且不同空间角度的一次成型。并且尽可能消除传统弯管中因管件多次装夹所造成的累积加工误差。

※该定制设备具备推弯功能,当一个工件上既有小弯曲半径又有超大弯曲半径或多个大弧度要求的(超大弧度是模具弯制所不能实现的),本机可利用下一层模弯管方式进行小半径弯曲,然后自动提升到上层模利用三轴滚轮原理进行推弯加工大弧度。只需通过电脑设定弧长和角度,即能自动执行完成。设备操作时,通过输入弯管参数,自动完成弯管、换模、推弯等动作,简单方便、安全。本设备操作采用触摸屏、键盘、鼠标、飞轮微调四种控制方式,大大提升易操作性。

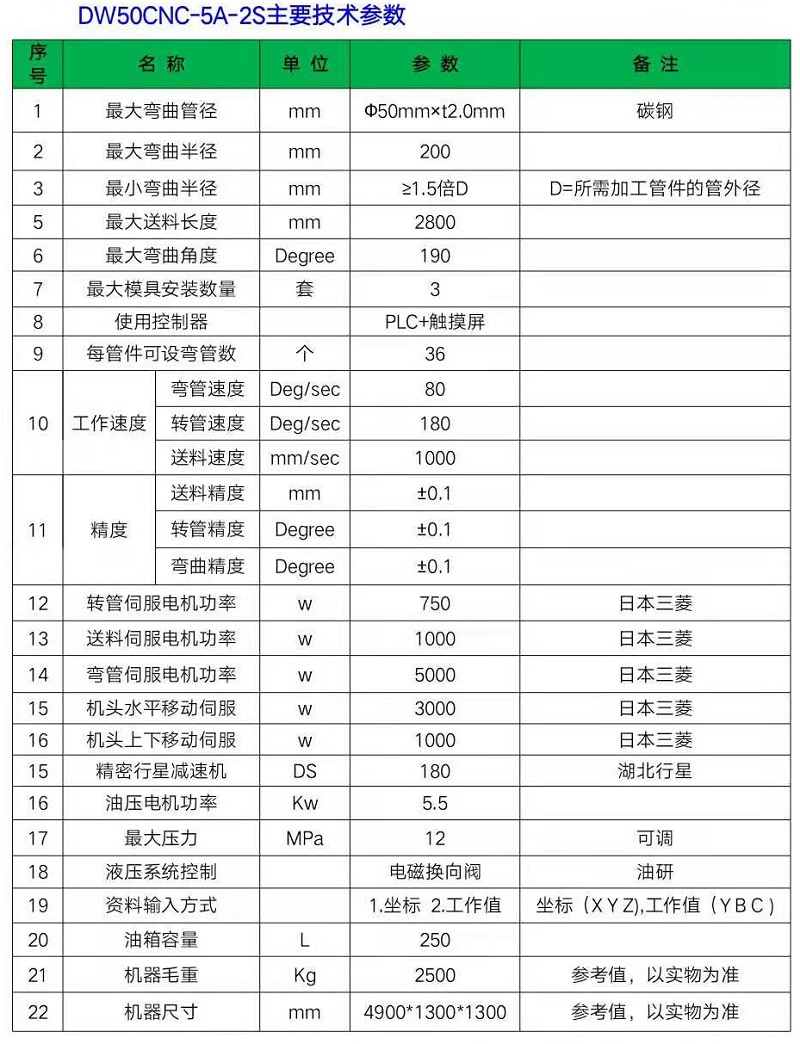

  产品主要技术参数(可带推弯功能,选项

名 称

单 位

参 数

备 注

Zui大弯曲管径

mm

Φ50mm*t2.0mm

碳钢

zui大弯曲半径

mm

250

可根据客户需要定制

zui小弯曲半径

mm

1.2D

D=所需加工管件的管外径

zui大送料长度

mm

2500

可根据客户需要定制

zui大弯曲角度

Deg

190


zui大模具安装数量

2


使用控制器


PLC+触摸屏


每管件可设弯管数

<37


弯管速度

Deg/s

80


转管速度

Deg/s

180


送料速度

mm/s

1000


送料精度

mm

±0.1


转管精度

Deg

±0.1


弯曲精度

Deg

±0.1


转管伺服电机功率

w

750

日本三菱

送料伺服电机功率

w

2000

日本三菱

弯管伺服电机功率

w

5000

日本三菱

机头平移伺服电机功率

w

750

日本三菱

精密行星减速机


220

湖北行星

油压电机功率

Kw

5.5

无锡太湖电机

zui大压力

MPa

12

可调

液压系统控制


电磁换向阀

日本油研

液压缸

MPa

<18

自制,内孔粗糙度≤0.4

油箱容量

L

250


机器毛重

Kg

2700


机器尺寸

mm

4700*1100*1460

参考值,以实物为准
