弯管机弯管方式的选择

返回列表 来源:本公司 浏览: 发布日期:2020-08-04 16:51:22【

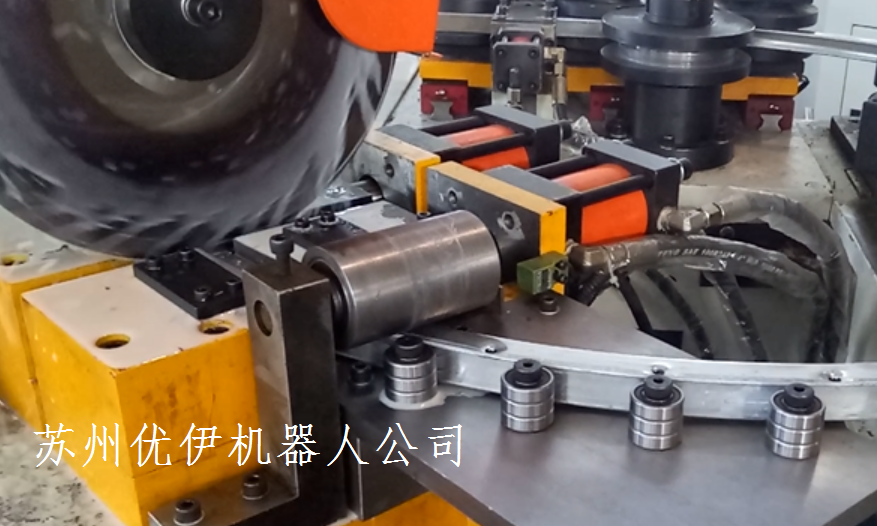

弯管机弯管方式的选择

(网络文章,如有版权问题,请告知,小编随时删除!)

一般来说,冷态弯管有两种方式:一种为无芯弯管,一种为有芯弯管。对于在什么情况下采用无芯弯管,什么情况下采用有芯弯管以及在有芯弯管时选用何种芯棒,需要对弯制管件的相对弯曲半径R/D及相对壁厚S/D、弯曲角度α数值的大小进行分析之后来确定。R/D、S/D及α各值与弯管方式及芯棒形状之间的相互关系如表1所示,弯管时参照此表可达到满意的效果。从表1可以看出,对于相同外径D、壁厚S的管子,在弯制不同的圆弧半径R时,由于其相对弯曲半径R/D、相对壁厚S/D以及弯曲角度α的不同,可分别选用下列方式进行弯管:①无芯弯管、②使用硬式芯棒弯管、③使用软式芯棒(多节芯棒)弯管等。当R/D≥3、S/D≥0.05时,采用无芯弯管即可;当R/D≤2.5、S/D≥0.05或R/D≥3、S/D≥0.025时,使用硬式芯棒可达到预期的效果;当R/D与S/D两者都较小而弯曲角度α较大时,弯管过程中必须使用软式芯棒。

注:1.选择虚线下面的方式进行弯管时,应配防皱块;2.N—表示可以不使用芯棒(即无芯弯管);3.H—表示可以使用硬式芯棒弯管;4.F—表示需使用软式芯棒弯管,后面的数字为推荐的球节数。

弯管机芯棒的选用

芯棒的形状是多种多样的,对于具有不同相对弯曲半径或相对壁厚的管件,以及对其加工要求的不同,应选用不同的形状芯棒。一般情况下,可将芯棒分为两大类:一种为硬式芯棒(见图3a、b、c),一种为软式芯棒(见图3d、e、f)

(a)圆柱芯棒(b)球头芯棒(c)爪形芯棒(d)链式芯棒(e)软轴芯棒(f)球窝节芯棒

在选用硬式芯棒时,由于圆柱形芯棒(或球头芯棒)形状简单、制造方便、所使用场合比爪形芯棒更普遍;而在选用软式芯棒时,由于球窝节芯棒能够多方挠曲,各球节之间是球面铰接,能适应各种变形,因此,在弯薄壁或相对弯曲半径较小的管件时经常采用,同时,选用球窝节芯棒还要根据不同的相对弯曲半径、相对管壁厚度和弯曲角度考虑选用不同的球节数,球节数目的多少可参考表1选取。若球节数少,则达不到预期的效果;球节数多,则制造困难且不便于管子穿入。对于R/D、S芯棒形状选定后,还不能保证弯出高质量的管件,芯棒与管子内径之间的间隙大小也是影响弯管质量的重要因素。如果芯棒的球节直径偏小,管子弯曲时圆弧内侧有可能产生波浪形皱折(见图4A处),而且还可能起不到防止圆弧外侧变扁的作用;直径偏大或者球节外径不够光滑时,会拉伤管壁,管子圆弧外侧还有可能起鼓包甚至破裂。选择合理的芯棒直径及对其充分润滑是保证弯管质量不可缺少的要素。

芯棒直径尺寸d可参照下列经验公式选取: d≈(0.94~0.98)D  式中d—芯棒直径,mm  D—管子内径
